户外储能盒气密性检测解决方案

文章来源:希立仪器 发表时间:


户外储能盒作为便携式电力储存设备,其气密性对于防水、防尘以及长期户外使用环境下的性能稳定性至关重要。为确保产品能够在恶劣条件下正常运行,进行严格的气密性测试是生产流程中不可或缺的一环。本文将以某项目户外储能盒为案例来进行分析,详细介绍一种针对户外储能盒的气密性检测解决方案,包括测试条件、测试方法、封堵措施及填充技术。

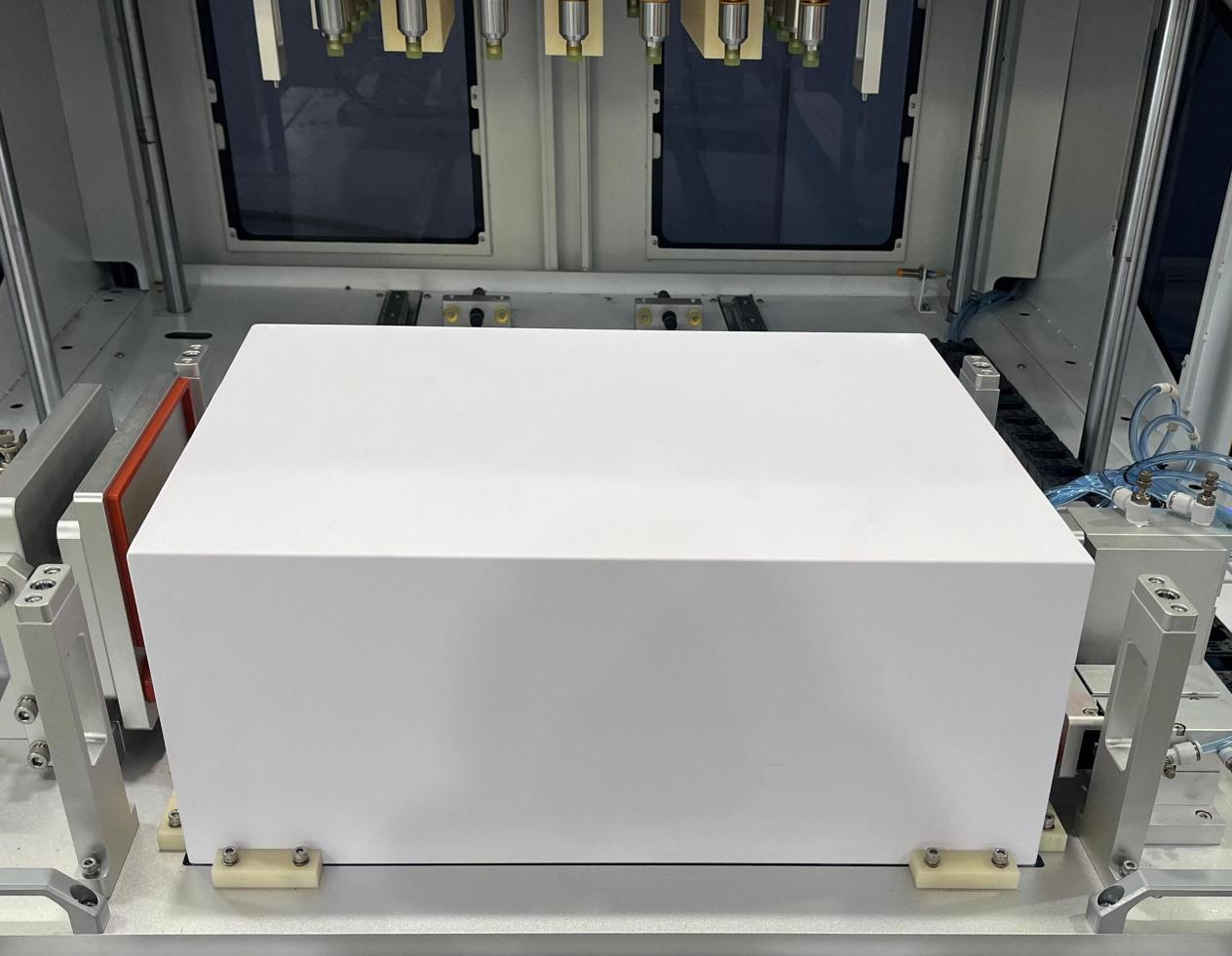

户外储能盒示意图



储能盒气密性检测条件与要求

1、测试压力:正压5KPa

2、最大允许泄漏值:400Pa

3、测试时间:约2分钟

4、测试对象:户外储能盒整体

5、特殊挑战:内部空腔大,需进行填充处理;多个孔位需封堵以确保测试准确性。



储能盒气密性检测方法



1、储能盒气密性检测预处理阶段:

清洁:使用无绒布和适当的溶剂清洁储能盒外壳,去除油污、灰尘等可能影响测试结果的杂质。

封堵:针对所有非测试孔(如电池接口、充电口、散热孔等),采用专用封堵材料或工装进行密封,确保测试过程中气体不会从这些孔位泄漏。

填充:由于内部空腔较大,我们在工装上仿形定制了赛钢填充块对产品内部空腔进行填充,以减少内部空间对测试结果的影响,同时保持填充物不会阻碍潜在的泄漏路径。

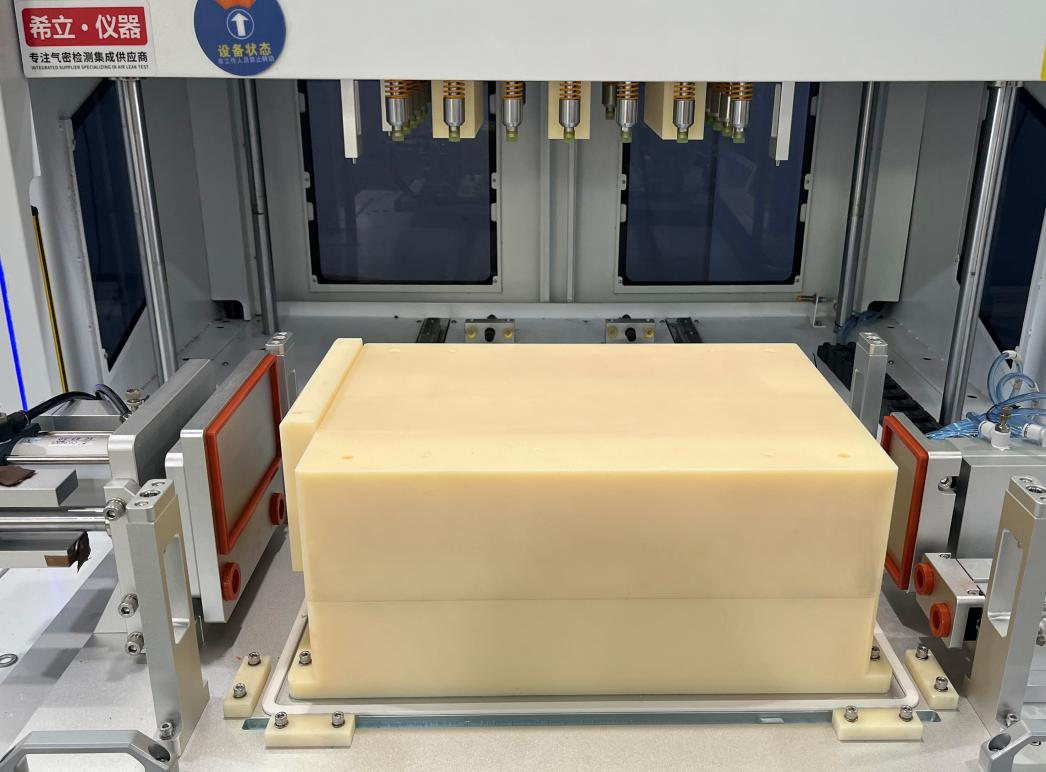

填充模块示意图



2、储能盒气密性检测设备设置:

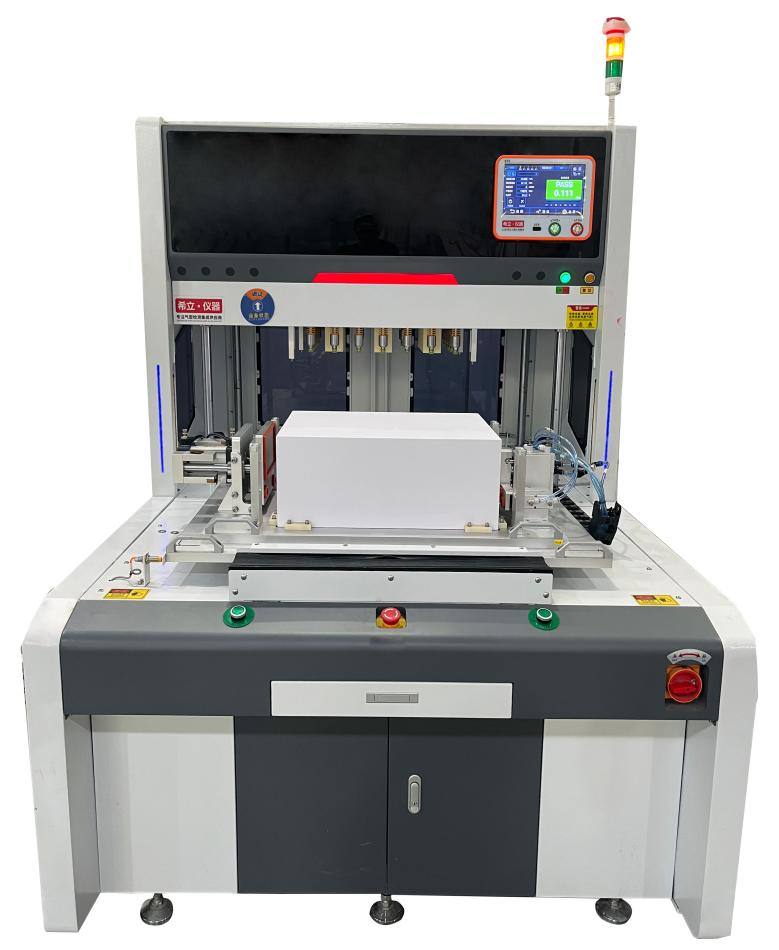

储能盒气密性检测仪器工装一体式滑台机柜



选择高精度气密性测试仪,配置正压测试模块,设置测试压力为5KPa,测试时间根据预估设定为2分钟。因为户外储能盒体积比较大,所以我们选择了机柜式滑台工装,这样操作更方便。

连接测试样品,确保所有连接点密封良好,避免外部空气干扰测试结果。



3、储能盒气密性检测执行测试:

启动测试程序,仪器将自动充入压缩空气至设定压力,并保持一段时间(通常为测试时间的绝大部分)以稳定系统。

在测试结束前,仪器会监测并记录压力下降情况,计算出泄漏值。

若泄漏值小于或等于400Pa,则判定为合格;否则,需进一步检查并修复泄漏点,重新测试。





关键技术与注意事项



1、储能盒气密性检测封堵技术:选择合适的封堵材料和工具,确保封堵效果的同时避免对产品造成损伤。对于复杂孔位,需要定制封堵工装。



2、储能盒气密性检测填充策略:填充物的选择应考虑其对测试结果的准确性影响、易用性、环保性及成本。填充时应确保填充均匀,避免形成气泡或空隙。



3、储能盒气密性检测测试时间:较长的测试时间有助于更准确地评估产品的长期气密性能,但也会增加测试成本,需根据实际情况权衡。



4、储能盒气密性检测数据安全:确保测试数据的准确记录与分析,便于追踪产品质量问题及改进措施的有效性。



结论

通过上述气密性检测解决方案,户外储能盒能够在严格的测试条件下,有效评估其整体外壳的气密性能,确保产品符合设计要求和行业标准。合理的封堵与填充技术,以及精确的测试参数设置,是提高测试效率和准确性的关键。随着技术的不断进步和测试设备的升级,未来户外储能盒的气密性检测将更加高效、智能化,为产品的可靠性和安全性提供更强有力的保障。
