高压柴油汽车尿素泵密封性检测 SLA直压密封检测设备

文章来源:希立仪器 发表时间:


汽车尿素泵密封性检测,高压柴油汽车尿素泵作为控制柴油机尾气排放的重要手段在欧洲等发达国家得到了广泛应用,对于改善因尾气排放而造成的环境污染发挥了显著的作用。使用 SCR技术后,发动机的排放功能在很大程度上取决于对尿素喷射系统的标定和尿素泵的相关性能。SCR装置依据氮氧还原基本原理,将质量分数为32.5%的尿素水溶液作为还原剂,在催化剂表面涂层的催化作用下,将废气中的NOX还原成N2和H2O。尿素泵是SCR系统的核心部件,它的性能与发动机的排放功能有密切联系,为了保证尿素泵的工作可靠性符SCR系统的工作要求和防止尿素水溶液的泄漏,必须对尿素泵进密封性检测。


那么汽车尿素泵密封性检测仪该如何做呢?

接下来希立仪器将与大家分享一则运用气密性检测仪对汽车尿素泵密封性检测的案例,这也是当下较为先进的密封性检测方法。

汽车尿素泵密封性检测

汽车尿素泵密封性检测基本原理

尿素泵主要由电机、供给泵、反抽泵、开关阀、压力容腔、节流孔等组成。泵存在两种工作状态,供给和清空。向尿素喷射系统供给液体时,电机驱动供给泵,将尿素溶液从尿素箱中输送到压力容腔中,一部分尿素溶液用于喷射,一部分通过节流孔回流到尿素箱。根据尿素泵的形状和外形来看,其为一个不规则且体积庞大的产品,但其有两个孔可以作为进气孔。

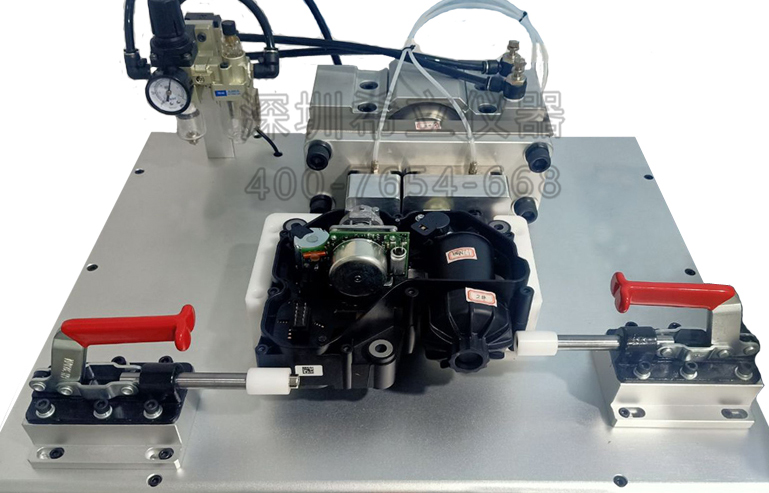

通过分析,希立仪器工程师根据自己的经验制作了对尿素泵密封性气密性检测的方案,那就是制作与其对应的工装夹具来进行密封性气密性检测。


汽车尿素泵夹具工装制作好后,将其与希立仪器SLA气密性检测仪相连接,然后接通电源和气源便可以开始进行尿素泵密封性检测了,具体步骤如下:

1.在汽车尿素泵密封性检测上设置好检测压力、充气时间、稳压时间、检测时间及泄漏率上限;

2.将产品放置在防水检测仪的夹具工装中,将产品位置卡好;

3.启动气密性检测仪,气密性检测仪开始自动对夹具工装内的产品进行充气、稳压、测试工作;

4.检测结束后,气密性检测仪自动计算出测试产品的泄漏率,并根据设置好的泄漏上限判断出产品是否合格,合格的产品仪器会出现PASS及亮绿灯提示,不合格的产品出现FAIL及亮红灯提示;
